科普丨激光雷達（LiDAR）點云數據知多少

發布日期：2020-08-11 13:47 瀏覽量：18177

作為一名測繪小白

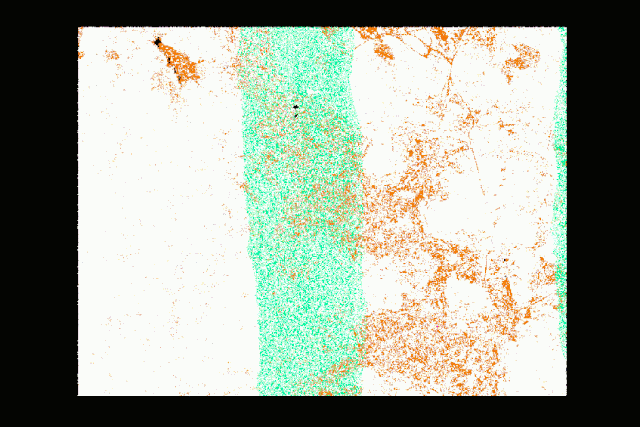

看到眼前這些密密麻麻的點

是否讓你感到眼前一黑？

你能獲取哪些有用的測繪信息呢？

我們都知道“一花一世界，一葉一菩提”，但不一定知道的是，還有“一點一方位空間”。

這些點可大有來頭，用處可大了！

且聽筆者詳細道來吧~

原來，這些都是激光雷達（LiDAR）點云數據，每一個點都包含了三維坐標信息，也是我們常說的X、Y、Z三個元素，有時還包含顏色信息、反射強度信息、回波次數信息等。

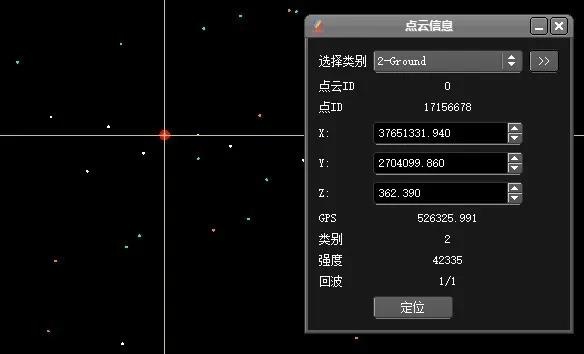

▲ 點云信息查詢

首先，讓我們了解一下它們是如何產生的。

其實，這些點是機載激光雷達向地面發射激光信號，然后收集地面反射的激光信號而來的。此后，業內通過聯合解算、偏差校正，便可以計算出這些點的準確空間信息。看上去一個簡單的數據獲取，其實包含了較為復雜的設備結構及數據采集過程。

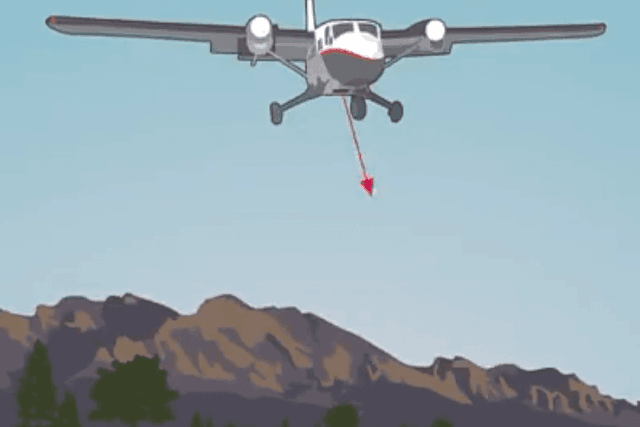

▲ 機載激光雷達數據獲取

其一，激光雷達（LiDAR）包括了激光測距系統、光學機械掃描單元、控制記錄單元、全球定位系統（Global Position System，GPS）、慣性測量系統（Intertial Measuremet Unit，IMU）以及一套成像設備等。其二，機載激光雷達（LiDAR）進行采集點云數據時除了天氣需要滿足飛行條件外，還需要獲得空域許可，提前設計航線，實地勘察。

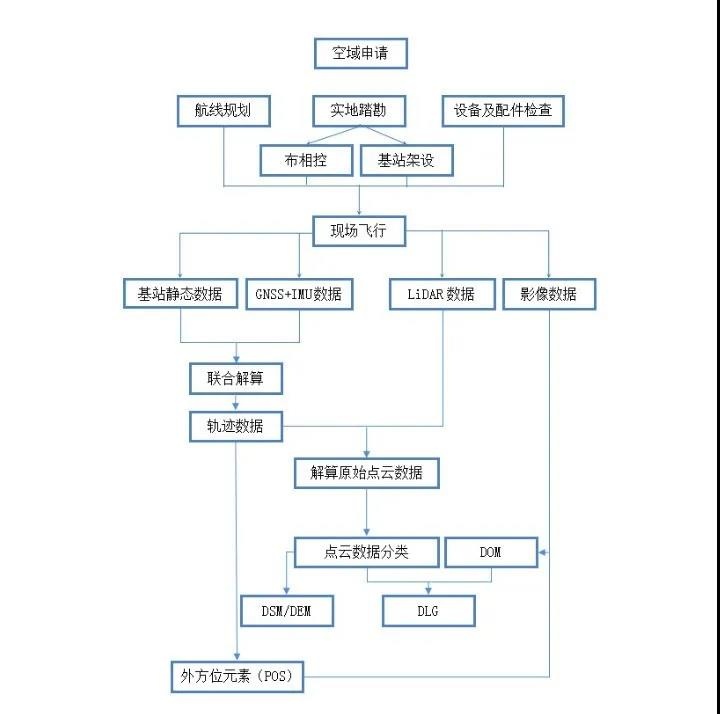

▲ 點云數據獲取及解算過程

我們?cè)谏衔乃?jiàn)的那些離散點無法獲取有用信息，是因?yàn)榇蜷_(kāi)的方式不對。

正確的打開方式是這樣的：

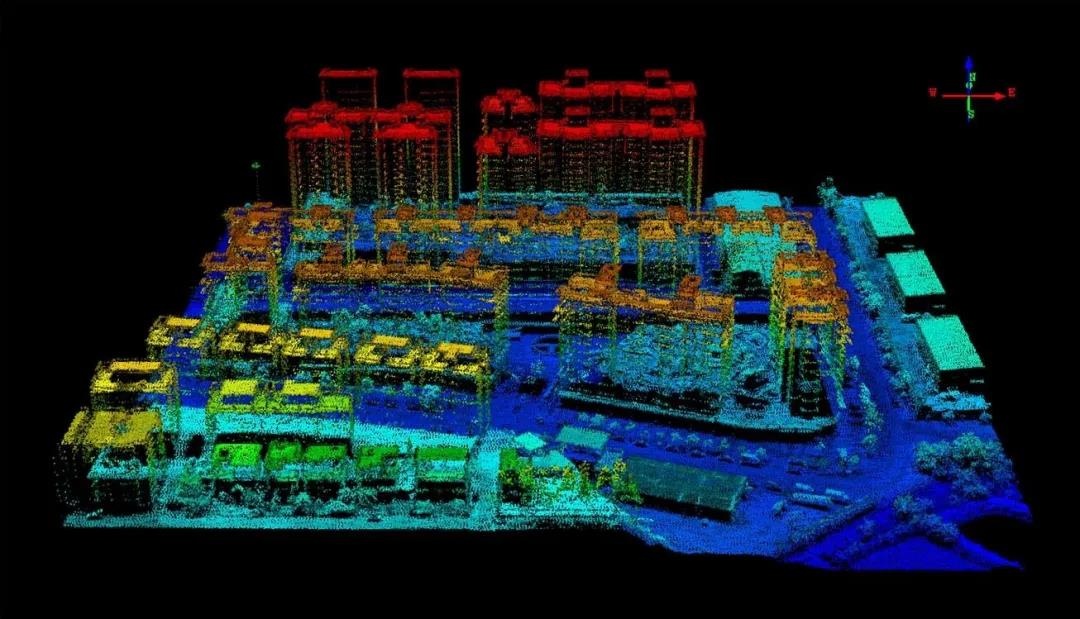

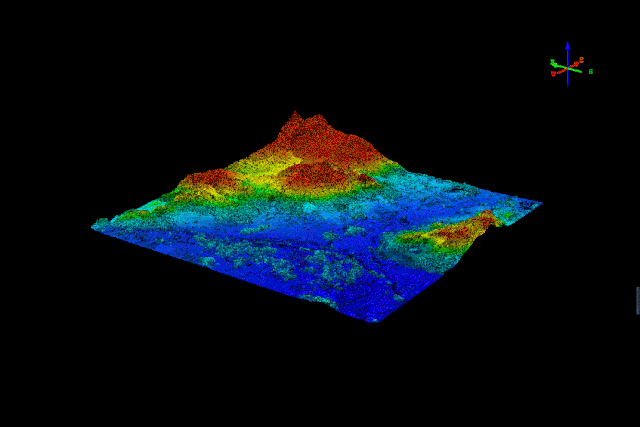

▲ 點云三維預覽

三維預覽，只是點云最基本的表面特征，因?yàn)槊恳粋€(gè)點云都具備空間坐標信息，因此它們都具備測量能力。兩點成線，三點成面，四點成體，通過這些點，不僅可以明確了解地表空間上的某個點的坐標信息，還可以計算它們之間的長度、面積、體積、角度等信息，正好應對了測量需要的要素。

那點云數據可以用來干什么？

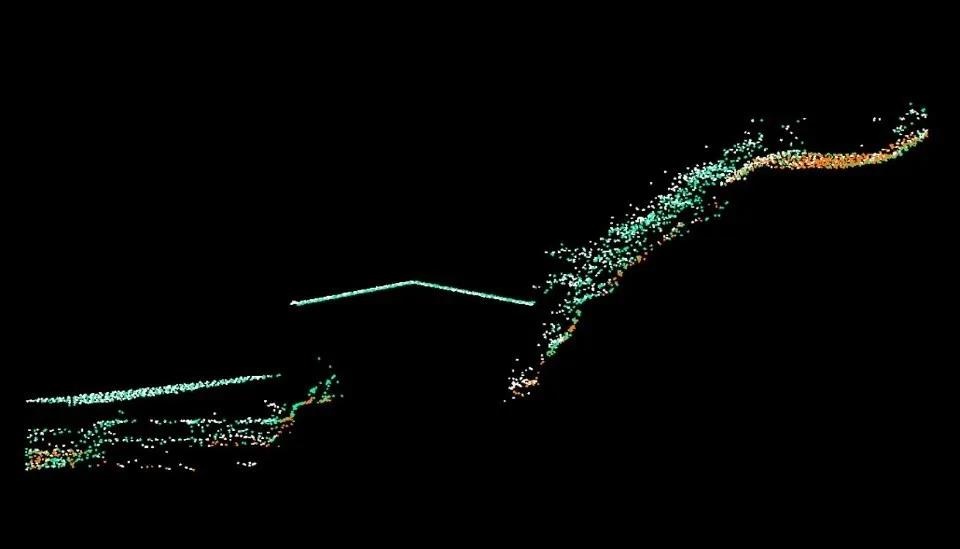

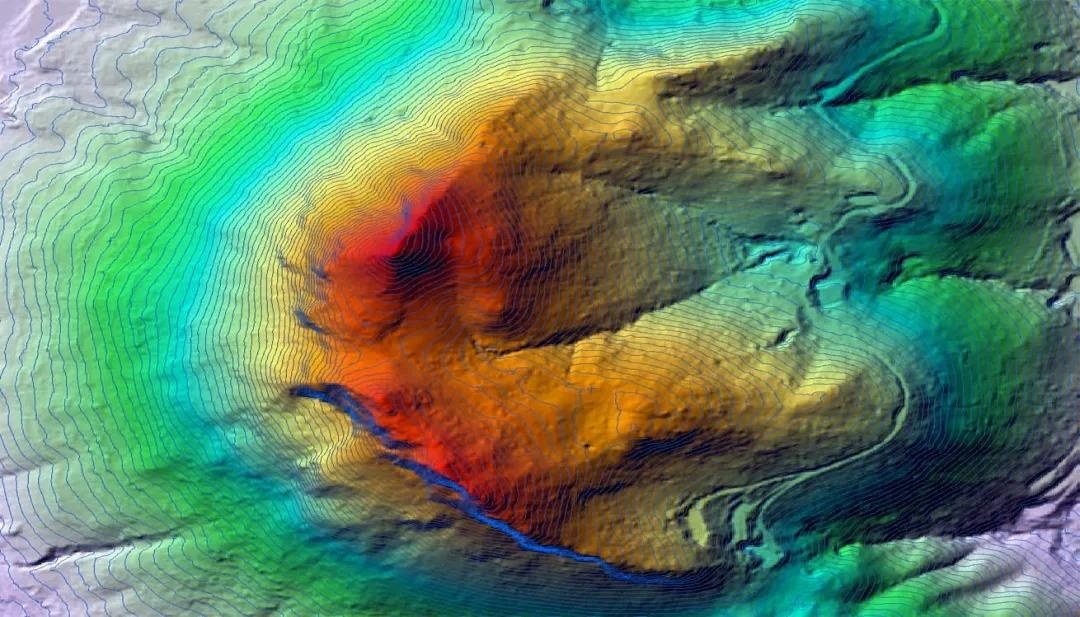

可用于制作數字高程模型

通過對點云數據進行自動化預處理，地面濾波，結合人工編輯對激光點云進行進一步的精分類，保留地面點，剩余的地面點通過構建不規則三角網（TIN）等模型進行柵格化，可得到高精度的數字高程模型（DEM）數據，也可以轉換為等高線數據。

可用于三維建模

隨著激光雷達技術的逐步成熟，三維激光雷達技術制作的三維模型精度高，適用范圍廣，外業工作量少，省時省力。在建筑物的房屋輪廓提取、特征點檢測和三維重建工作上發揮了重要作用。且結合傾斜攝影技術，地物提取更加便捷，數據可視化程度更高。

可用于農林普查

機載激光點云可以用于普查林木的特征，例如樹木的平均高度、樹冠密度、生物量、林木儲量和植被覆蓋度。如果搭配高光譜成像儀，可以確定更多的信息，如植被分類、植被儲量、土壤變化等。其次，衍生數據可用于監測森林生長、風暴或火災造成的損害等。

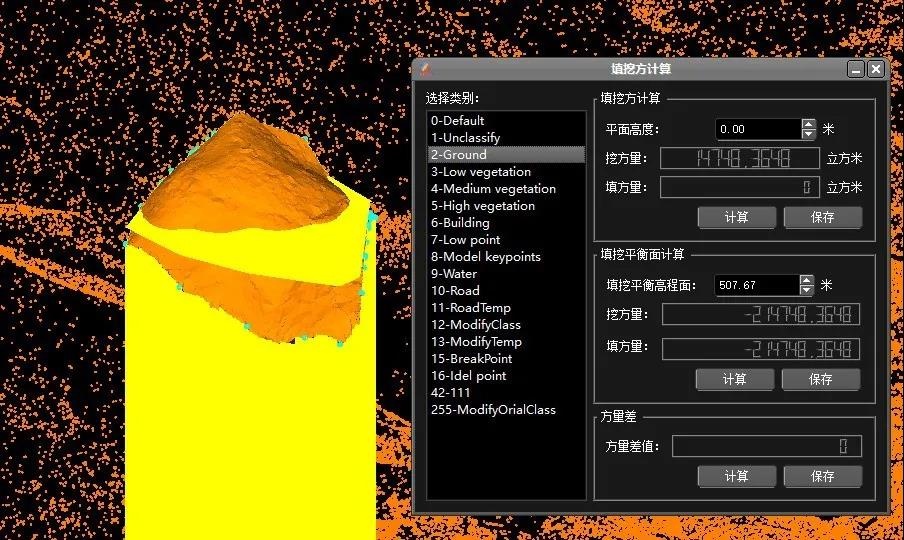

可用于土方計算

高精度激光點云，可用于構建地形三維模型，為勘察設計提供斷面量測、坡度坡向量測、土方填挖量等信息，大大減少工程勘察設計中的外業工作量，縮短工作周期。

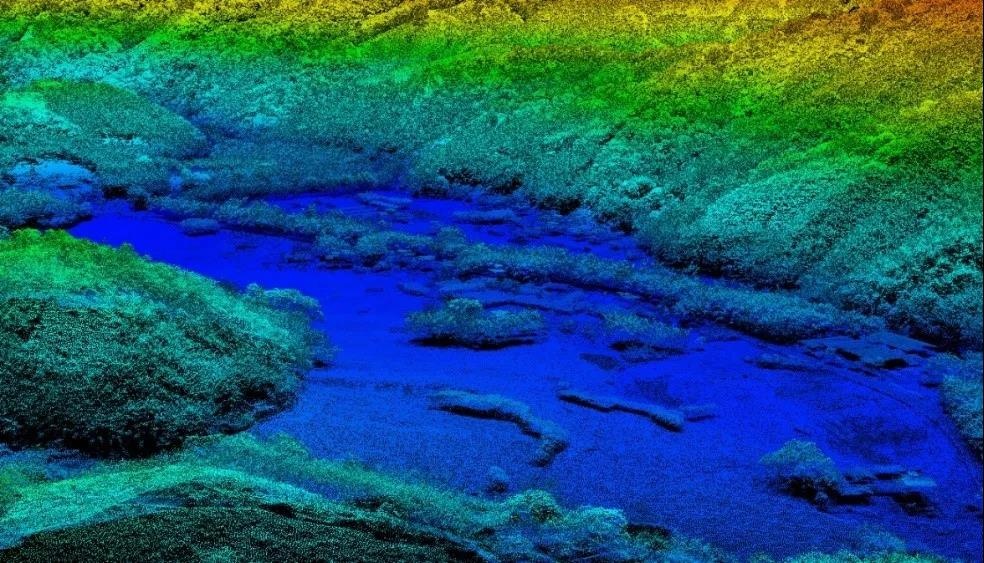

可用于監測地質災害

通過地形三維模型的建立，可以大面積監測地形的變化，可以根據地形的變化方向及地形的變化量，作出風險評估，為預防地質災害的發生提供依據。例如，對滑坡體地表的監測，特別是在陡坡下的道路、鐵軌，以及削坡建房等容易發生滑坡地區，能夠?yàn)榛麦w成因和發育趨勢的推斷提供重要依據。

上述五個方面，只是點云數據應用的其中一部分。

因?yàn)榧す饫走_(dá)具備著以下幾個特點：

全天候工作，主動獲取數據；

隱蔽性好，抗有源干擾能力強，且獲取數據范圍廣；

激光穿透能力強；

外業工作量小；

點云精度高，空間坐標信息準確；

所以，激光雷達（LiDAR）獲取的點云數據，往往也適用資源勘探、城市規劃、農業開發、水利工程、環境監測、礦山測量、隧道測量、公路道路測量、電纜監測、海洋深水測量等各個方面。

今天的激光雷達（LiDAR）點云數據就介紹到這里啦，你有沒有g(shù)et到呢？
